Dutinkové panely RODECA 40

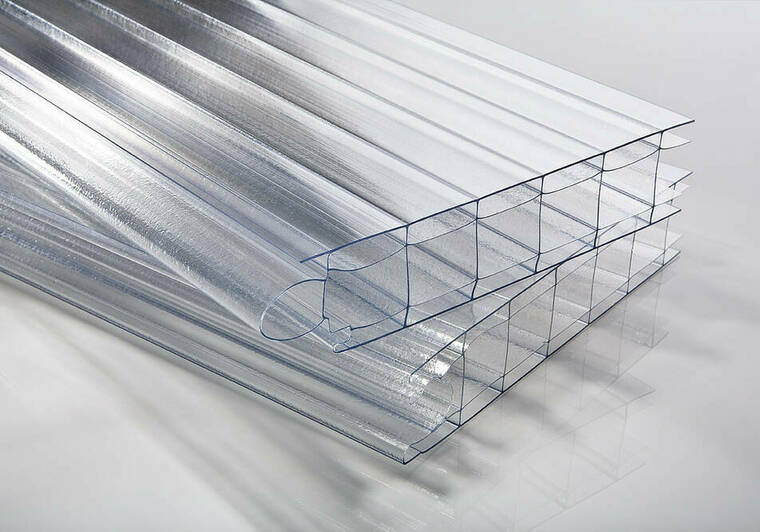

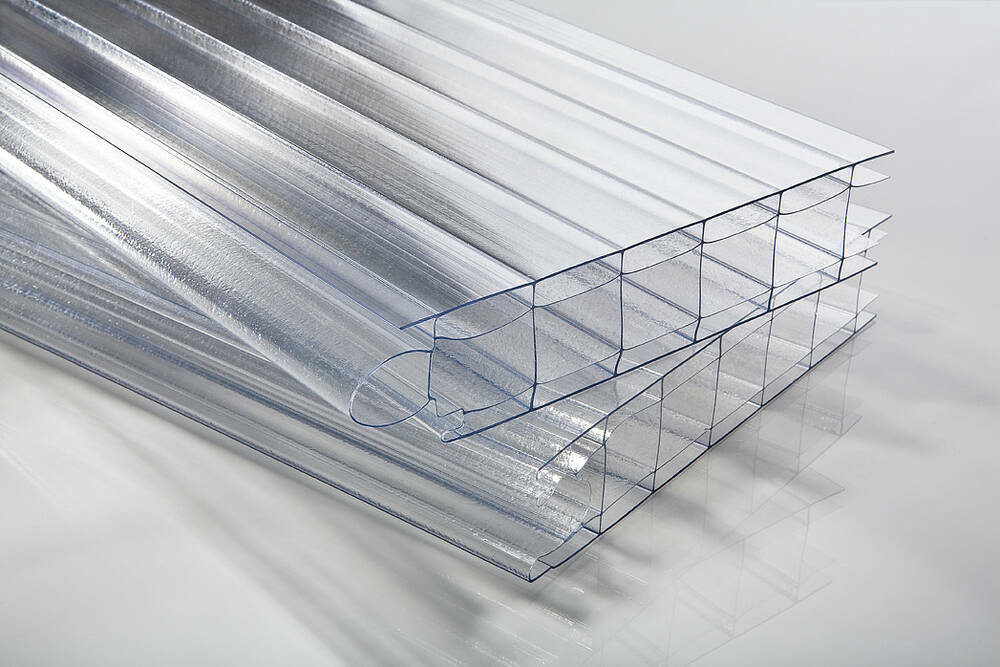

RODECA® PANEL 40



je dutinková deska síly 40 mm s vnitřní strukturou 4W, 4W - MC, 6W, 7W, 10W a 10W - XD. Desky jsou opatřeny zámkovým systémem pero-drážka, který umožňuje jejich vzájemné spojení bez dalších pomocných nosných prvků. Odolnost proti škodlivým účinkům UV záření zajišťuje jednostranná koextrudovaná ochranná vrstva.

Použití panelů RODECA je vhodné zejména tam, kde může dojít k poškození skleněných materiálů v důsledku otřesů a vibrací nebo pro prosvětlení konstrukcí, které nejsou schopny odolat vysoké zátěži skleněného materiálu.

Výrobce materiálu:  Výrobce Rodeca

Kontaktujte našeho prodejce

Dostupnost: Na dotaz
Výrobce: Rodeca GmbH

Montáž zámkových polykarbonátových panelů RODECA

Dutinkové desky síly 40 mm s vnitřní strukturou S4F, S6F a S7F opatřeny zámkovým systémem pero-drážka, který umožňuje jejich vzájemné spojení. Odolnější vůči otřesům a vibracím a lehčí než skleněné konstrukce.

  • vynikající tepelně izolační vlastnosti
  • velmi dobrá propustnost světla
  • výborná rázová houževnatost
  • snadná a rychlá montáž
  • dobré chování v ohni (obtížně zápalné podle DIN 4102 -1)
  • nerozbitné i při extrémních teplotách
  • 10 let záruka

Použití panelů RODECA®

  • stěny a pásová okna průmyslových, zemědělských a sportovních hal
  • prosklení sedlových a shedových světlíků
  • desky jsou vhodnou náhradou za skleněné výplně
  • vhodné pro rekonstrukci výrobních skladovacích hal

Speciální úpravy

  • HEATBLOC - úprava redukující IR záření (odráží až 60% IR záření).
  • BICOLOR - úprava vytvářející barevný 3D efekt měnící se podle úhlu pohledu a dopadu světla.

RODECA®

Nejen zasklení, ale i moderní design!



Pokud jsou použity barevné varianty panelů RODECA®, mohou vzniknout úžasné designové fasády, které splňují vysoké nároky na jejich technické a tepelné vlastnosti, zároveň mohou být originální a krásné. Vždyť i průmyslová hala může zářit barvami!





Využití panelů RODECA®

Panely  RODECA® mají velmi dobré optické a tepelně-izolační vlastnosti. Díky těmto vlastnostem jsou panely vhodné zejména tam, kde může dojít k poškození skleněných materiálů v důsledků otřesů a vibrací, nebo konstrukcí, které nejsou schopny odolat vysoké zátěži skleněného materiálu (např. rekonsktrukce sportovních a skladových hal, náhrada za skleněné výplně,..)

RODECA_interier.jpg RODECA_sidlo_kipo.jpg RODECA_sídlo_společnosti_KIPO.jpg Zasklení sportovní haly


Montáž panelů RODECA®

Montáž panelů RODECA® se provádí pomocí originálních hliníkových profilů, které jsou upevněny do stavebního otvoru. Použití kompletního doplňkového hliníkového systému profilů umožňuje velmi rychlou a jednoduchou montáž. Pro utěsnění vnitřní a vnější strany přechodu mezi polykarbonátem a hliníkovým rámem se používá gumové těsnění. Pokud výška panelu přesahuje na základě statického výpočtu doporučený rozměr (viz. Konstrukční kritéria), je nutné uchytit zasklenou plochu pomocí speciálních kotev k vodorovnému paždíku nebo svislému nosnému prvku. Tyto kotvy zapadají do drážky v panelu, která je k tomu určena.

Podrobný návod pro montáž panelů RODECA® naleznete v prospektu ke stažení na našem webu.

Montáž panelu RODECA



NOVINKA!
Rohové profily RODECA®

Průhledný polykarbonátový profil ECK nabízí jedinečnou příležitost navrhnout nevšední roh budovy. Rohový profil skvěle doplňuje fasádu budov z panelů RODECA.  Podrobnější popis naleznete v prospektu ke stažení.


Dům se skleníkem

Chlum u Hořic v Podkrkonoší



Dum se skleníkem

Zajímavá realizace rodinného domu se skleníkem v druhém patře. Zastřešení budovy je realizované pomocí našich panelů Rodeca. Konstrukce je často zmiňována v odborných článcích, kde se dozvíte více o stavbě.

Článek na stavbaweb.cz



Utěsnění dutinek panelů

V extrémně znečištěných a prašných provozech

se standardně k uzavření dutinek používají speciální hliníkové nebo paropropustné pásky.

V extrémně znečištěných a provozech s vysokým obsahem malých prachových částic (menších než 20 μm) se může stát, že i nepatrné poškození nebo narušení pásky při zacvaknutí panelů v místě spoje pero-drážka může, v kombinaci vakuovým efektem uzavřených dutinek a komínovým efektem v hale, může mít za příčinu postupné usazování prachových částic v dutinkých panelů.

Protože je materiál desek silně staticky nabitý, přitahuje částečky prachu a dalších nečistot, které není možné z dutinek nijak mechanicky odstranit.

    Doporučení

Pro utěsnění dutinek panelů v extrémně znečištěných a prašných provozech doporučujeme použít butylovou pásku s hliníkovým nosičem, která má vysokou adhezní schopnost a chrání tak dokonale komůrky před pronikáním prachových částic.

Zároveň doporučujeme utěsnit spáru na vnitřní straně zasklení zámkovými deskami pomocí transparentního neoplenového těsnění, které vyplní prostor spoje mezi zámkovými panely. Při použití neoprenového těsnění se výrazně omezí viditelné množství prachu ve vnitřní drážce spoje zámkových panelů. Těsnění je dostupné pro všechny typy zámkových panelů AKYVER a RODECA.

Struktura 4W 4W - MC W6 W7 W10 W10 - XD
Počet stěn 4 4 6 7 10 10
Hmotnost (g/m2) 4000 4000 4200 4300 4400 4400
Skladebná šířka (mm) 500 500 500 500 500 500
Délka (mm) * 6000 nebo 7000 6000 nebo 7000 6000 nebo 7000 6000 nebo 7000 6000 nebo 7000 6000 nebo 7000
Barva ** čirá
opál
HEATBLOC
čirá
opál
HEATBLOC
čirá
opál
HEATBLOC
čirá
opál
HEATBLOC
čirá
opál
HEATBLOC
čirá
opál
HEATBLOC
Tepelná stabilita (°C) -40 až +135 -40 až +135 -40 až +135 -40 až +135 -40 až +135 -40 až +135
Propustnost světla (%) čirá 63 69 60 55 48 48
opál 28 29 28 25 25 18
U hodnota (W/m2 °C) 1,45 1,5 1,15 1,05 0,99 0,99
Útlum hluku (dB) 24 24 24 24 24 24

* Další rozměry na objednávku
** HEATBLOC - úprava redukující IR záření

Konstrukční kritéria pro uzavřené stavby

RODECA PANEL 6w

Výška nad zemí Počet polí Plocha střechy nebo stěny Kraj střechy nebo stěny
do 2 m
Od 0 do 8 m
(tlak větru 500 N/m2)
Jedno pole 2500 mm 1800 mm
Více polí 2450 mm 1150 mm
Od 8 do 20 m
(tlak větru 800 N/m2)
Jedno pole 2100 mm 1400 mm
Více polí 1840 mm 700 mm
Nad 20 m
(tlak větru 1500 N/m2)
Jedno pole 1800 mm 1200 mm
Více polí na požádání na požádání

Montáž zámkových polykarbonátových panelů RODECA
